Model 8282-1 Transient Pulse Generator
For conducted transient susceptibility testing,
0.15 µS – 5.0 µS – 10.0 µS up to 600 V (peak)
תיאור המוצר
יצירת גנרטורי פעימות (spikes) לבדיקות רגישות היא תחום ההתמחות שלנו מאז 1962, עם השקת היחידה הראשונה שלנו, דגם 6254-1. דגם 8282-1 משלב את כל הגמישות והמצוינות הטכנית של הדגמים הקודמים, ומספק את התכונות הנדרשות בתקן MIL-STD-461B/C.
הדגם מספק שלושה משכי פעימה שונים: 0.15 מיקרו-שניות, 5.0 מיקרו-שניות ו-10.0 מיקרו-שניות. צורת הפעימה מקרבת את העקומה המוצגת בציור 1 בתקן MIL-STD-462. מתח הפעימה ניתן לכיוון מלא ומוצג על גבי מד דיגיטלי.
שתי מערכות של הדקי מוצא מאפשרות הזרקה במקביל או בטור לתוך קו החשמל. הזרקה בטור משמשת בקווי AC, והזרקה במקביל משמשת בקווי DC. סליל המוצא המשמש להזרקה בטור יכול לשאת 25 אמפר של זרם. הדקי המוצא מבודדים מהשלדה ומהכבל החשמלי.
קצב החזרה של הפעימה ניתן לכיוון באמצעות בקרה על הלוח לכל קצב בין 0.5 ל-50 פעימות בשנייה. ניתן להזריק פעימה בודדת באמצעות לחצן על הלוח.
כל הפונקציות נבחרות באמצעות לחצנים המוארים בעת הפעלתם.
גנרטור הפעימות 8282-1 מספק משרעת שיא של עד 600 וולט לכל אחת מפעימות ה-0.15, 5.0 ו-10.0 מיקרו-שניות. מתח המוצא עולה בתלילות למשרעת שיא בהתאם לכיוון בבקרת הלוח, ולאחר מכן יורד באופן מעריכי וחוצה את האפס במשכי הזמן 0.15, 5.0 או 10.0 מיקרו-שניות, בהתאם לבחירה באמצעות הלחצנים. המתח יורד מתחת לאפס ו"מצלצל" למשך זמן הנקבע על ידי ההשראות במעגל המוצא או בעומס.
עם הזרקה בטור על קווי חשמל בתדר 50, 60 או 400 הרץ, ניתן להחיל את הפעימה על חצי המחזור החיובי או השלילי של גל הסינוס בתדר החשמל. ניתן לכוון את הפעימה כך שתפול על גל הסינוס החשמלי בין 0° ל-360°. עבור הזרקה לא סינכרונית, ניתן לכוון את קצב החזרה בין 0.5 ל-50 פעימות בשנייה (pps).
לחצן מאפשר את תכונת "פעימה בודדת" וניתן להפעיל את הפעימה באופן ידני על ידי לחיצה על לחצן נוסף. מחבר על הלוח האחורי מאפשר הפעלה מרחוק של תכונת הפעימה הבודדת.
קיימות שתי שיטות של הפעלה מרחוק. שיטה אחת דורשת הפעלת 24 וולט DC כדי להפעיל את הפעימה בקצבים הנקבעים על ידי מתג חיצוני עד 50 פעימות בשנייה. השיטה השנייה דורשת הפעלת גל ריבועי, שניתן להשתמש בו כדי להפעיל את הפעימה עד 50 pps עבור הפעימה של 0.15 מיקרו-שניות, ועד 1000 pps עבור הפעימות של 5.0 ו-10.0 מיקרו-שניות. תכונה זו יכולה לשמש כדי להפעיל את הפעימה בתיאום עם פונקציה כלשהי בתוך הציוד הנבדק.
DESCRIPTION
Spike generators required for susceptibility testing have been our specialty since 1962, when our first unit, the Solar Model 6254-1, was introduced. The Model 8282-1 incorporates all the flexibility and technical excellence of the previous models and provides features required by specification MIL-STD-461B/C.
Three different spike durations are provided: 0.15 µS, 5.0 µS, and 10.0 µS. The pulse shape approximates the curve of Figure 1 in MIL-STD- 462. The amplitude of the spike voltage is fully adjustable and is displayed on a digital meter.
Two sets of output terminals allow either parallel or series injection into the power line. Series injection is used on AC lines. Parallel injection is used on DC lines. The output winding used for series injection can carry 25 A of power current. The output terminals are isolated from the chassis and the power cord.
The repetition rate of the spike can be adjusted with a panel control to any rate from 0.5 to 50 pulse per second. A single pulse can be injected with the aid of a panel-mounted pushbutton.
All functions are selected by pushbuttons which are lighted when activated.
The Solar Model 8282-1 Transient Pulse Generator provides up to 600 V peak amplitude for each of the 0.15, 5.0 and 10.0 µS spikes. The output voltage rises steeply to peak amplitude as adjusted by the panel control, then falls exponentially to cross through zero at the duration of 0.15, 5.0, or 10.0 µS as selected by pushbuttons. The voltage falls below zero and "rings" for a period determined by the inductance in the output circuit or the load.
With series injection on 50, 60 or 400 Hz power lines, the spike can be applied to either the positive or negative half cycle of the power frequency sine wave. The spike can be adjusted to fall on the power sine wave from 0º to 360º . For non-synchronous injection, the repetition rate can be adjusted from 0.5 to 50 p.p.s.

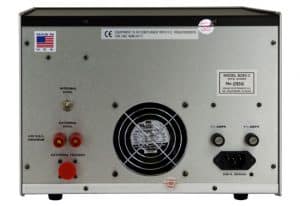

A pushbutton enables the "single spike" feature and the spike can be manually triggered by pushing another button. A connector on the rear panel makes provision for remote triggering of the single spike feature.
Two methods of remote triggering are provided. One method requires the application of 24 V DC to trigger the pulse at rates determined by an external switch up to 50 pulse per second. The second method requires the application of a square wave which can be used to trigger the spike up to 50 pulse per second for the 0.15 µS spike and up to 1000 pulse per second for the 5.0 and 10.0 µS spikes. This latter feature can be used to trigger the spike in sync with some function within the equipment under test.
